随着内置功能越来越多，越来越智能的电子设备在更具吸引力的同时也更加耗电。近年来，随着创新应用、新兴技术和新电池化学成分的出现，电子设备电源管理的需求不断发展，引领着解决方案变得更小巧便宜，同时也推动着电源管理芯片朝更小更高功率密度的方向发展。深圳银联宝电源管理芯片U93135就是手机充电器、AC/DC 电源适配器应用领域一个经济实惠的选择！
在芯片开始工作之前，电源管理芯片U93135仅消耗典型值为1.1uA的启动电流，超低启动电流可以帮助增加启动电阻阻值以达到降低待机功耗的目的。当VDD电压超过开启电压(典型值 10V)，U93135开始工作并且芯片工作电流上升到0.18mA (典型值)。之后VDD电容持续为芯片供电直至输出电压建立后由辅助绕组为芯片供电。一旦芯片进入到超低频工作模式中，U93135的工作电流便进一步降低到0.14mA (典型值)，以帮助降低系统待机功耗。

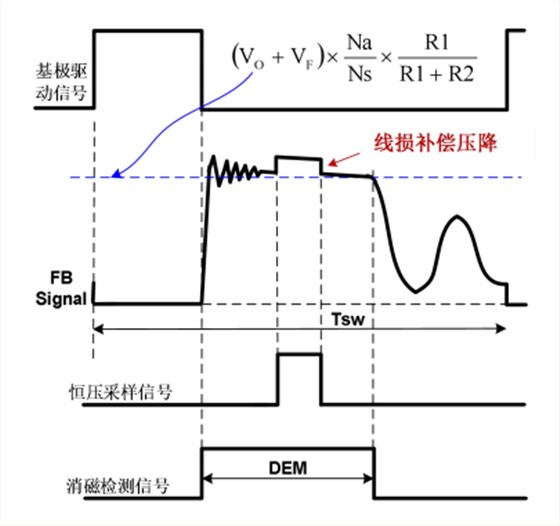

在原边控制技术中，当原边向副边传输能量时，通过采样与副边绕组耦合的辅助绕组电压，得到输出电压反馈信号。电源管理芯片U93135内部的电压采样、消磁检测和谐振谷底触发的关键波形。当恒压采样过程结束时，内部的采样保持模块记录下反馈误差并通过内部的误差运算放大器将其放大。原边恒压控制模块利用误差运算放大器的输出实现高精度恒压的输出。芯片内部恒压输出基准为高精度的1.25V。
在恒压采样过程中，电源管理芯片U93135内部有一可变电流源从FB管脚流出用作线损补偿，如图所示，由此将在FB波形上产生一个电压阶梯。下图也展示了消磁过程中FB电压平台的量化关系：
其中：Vo和VF分别为输出电压和副边续流二极管导通电压；R1和R2为由辅助绕组连接到FB管脚的分压电阻；Ns和Na分别为副边绕组和辅助绕组匝数在重载模式下，模式识别模块将根据误差运算放大器的输出自动控制进入恒流模式中。
如何最大限度地延长电池的使用时间，如何延长产品的保质期，如何最快获得成本小、优质的电源管理方案，银联宝都将告诉你答案。有关电源管理芯片选择的更多信息，请参阅深圳银联宝科技官方网站http://www.szelanpo.com/。
