随着物联网、新能源、人工智能、机器人等新兴应用领域的发展，电源管理芯片下游市场持续发展。深圳银联宝科技作为经营多年的电源ic生产厂商，透过高性价比、高可靠性以吸引众多客户青睐。今天主推的是内置高压功率三极管、可提供高精度恒压和恒流输出性能的电源icU62133！
电源icU62133主要特性：
*内置超高压功率 BTJ
*谷底开通、原边控制、系统效率高
*多模式原边控制方式
*优异的动态响应
*集成动态三极管驱动电路
*工作无异音
*优化的 EMI 性能
*恒流、恒压调整率小于 ±5%
*超低待机功耗 <50mW
*CV 模式可编程输出线压降补偿
*内置完善的保护功能：
输出短路保护 (FB SLP)
逐周期限流保护（OCP)
芯片过热保护 (OTP)
VDD 过压、欠压和箝位保护
输出过压保护功能 (FB OVP)
*SOP-8 封装
电源icU62133利用 FB 管脚电压和 CS 管脚电压的时序关系，可以实现高精度的恒流输出控制。如图 所示，在恒压输出模式当系统输出功率增加且接近恒流输出控制点时，原边电感电流达到其最大值。

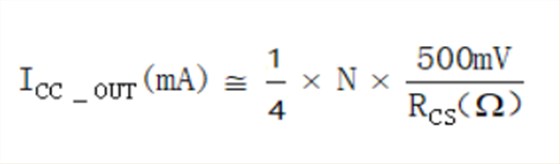

如上图所示，原边电感电流、变压器匝比、副边消磁时间（Tdem）和开关周期时间（Tsw）决定了副边平均输出电流。如果忽略漏感的影响，副边平均输出电流的公式在上图已示。当输出电流达到原边恒流控制模块的输出基准时，芯片将进入调频工作模式中，无论输出电压低于恒压输出基准或者具体如何，只要VDD电压不低于其关断电压芯片将持续工作。在电源icU62133内部，在恒流输出模式中消磁时间Tdem与开关周期Tsw的比例被严格控制为1/2。所以实际平均输出电流可以表示为：
其中：
N----变压器原边绕组与副边绕组匝数之比。
Rcs---连接于三极管发射极与GND之间的采样电阻。
在芯片开始工作之前，电源icU62133仅消耗典型值为1.1uA的启动电流，超低启动电流可以帮助增加启动电阻阻值以达到降低待机功耗的目的。当VDD电压超过开启电压 (典型值10V)，U62133开始工作并且芯片工作电流上升到 0.18mA (典型值)。之后VDD电容持续为芯片供电直至输出电压建立后由辅助绕组为芯片供电。一旦芯片进入到超低频工作模式中，U62133的工作电流便进一步降低到0.14mA (典型值)，以帮助降低系统待机功耗！
