大功率非隔离U321的应用领域是小家电电源、工业控制，应用非常广泛,大功率非隔离U321开关电源芯片采用了多模式 PWM 控制技术，有效简化了外围电路设计，提升线性调整率和负载调整率并消除系统工作中的可闻噪音。此外，U321开关电源芯片内部峰值电流检测阈值可跟随实际负载情况自动调节，可以有效降低空载情况下的待机功耗。

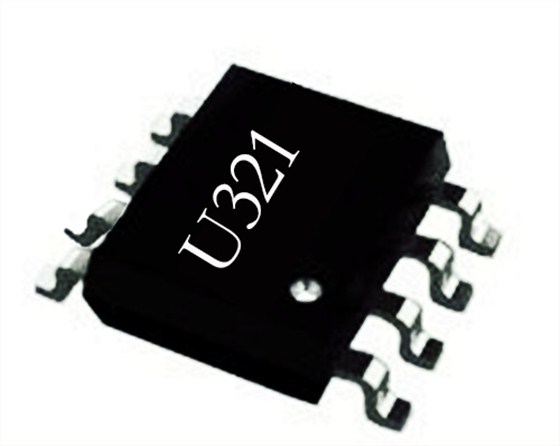

今天我们银联宝为大家介绍一款大功率非隔离开关电源芯片,它就是U321开关电源芯片，适用于离线式小功率降压型应用场合，外围电路简单、器件个数少。同时产品启动模块内置高耐压MOSFET 可提高系统浪涌耐受能力。U321开关电源芯片内部无固定时钟驱动 MOSFET，系统开关频率随负载变化可实现自动调节。
大功率非隔离U321开关电源芯片能特点介:
1.待机功耗低于 50mW
2.良好的线性调整率和负载调整率
3.集成软启动电路
4.内部保护功能
5.集成 650V 高压启动电路
6.多模式控制、无异音工作
7.支持降压和升降压拓扑
8.默认 12V 输出（FB 脚悬空）
超低静态工作电流：U321开关电源芯片的静态工作电流典型值为 200uA。如此低的工作电流降低了对于 VDD 电容大小的要求，同时也可以提高系统效率。高压启动电路和超低待机功耗 （<50mW）U321开关电源芯片内置有一个 650V 高压启动单元。在开机过程中该启动单元开始工作，从 HV 端取电并通过高压电流源对VDD电容进行充电，如“功能模块” 中所述。
当 VDD 电压上升至 V DD_ON (典型 7.5V)时， 芯片开始工作且芯片工作电流增加至约 0.8mA。在稳态工作时，芯片通过反馈二极管由输出进行供电， 同时借助高压启动电路， 系统待机功耗可以低至 50mW 以下。逐周期峰值电流限制和前沿消隐：U321开关电源芯片内置的峰值电流检测阈值具有随系统工作频率变化而变化的特点，并通过 CS 管脚实现对电感峰值电流的调制。当 CS 管脚采样到的电压超过该阈值时，功率 MOSFET 立即关断直至下一开关周期开始。同时芯片内置有前沿消隐电路（消隐时间约300ns），消隐期间内部的逐周期峰值电流比较器将被屏蔽而不能关闭 MOSFET。
