副边反馈控制(SSR)方案，空载范围大都可以空载在±0.2V以内，动态调整率较好。比如在充电器领域，直接对电池充电的应用，一般会对空载电压精度要求高，可以选择副边电源IC+恒流芯片来做。副边电源芯片SF1538DP既可达到要求，又可以节约成本，今天就分享给小伙伴们！

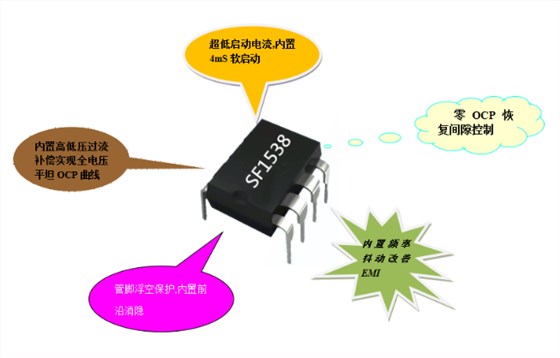

电源芯片SF1538DP封装形式DIP-8，内置高功率MOSFET管，耐压650V；可编程外部过温保护OTP，专利的“零OCP恢复间隙控制”避免低压启动失败；内置4ms软启动，管脚浮空保护，超低启动电流；内置频率抖动改善EMI，内置高低压过滤补偿实现全电压平坦OCP曲线；内置同步斜率补偿，逐周期电流限制；内置前沿消隐。
电源芯片SF1538DP引脚说明：
1 RT 此引脚是控制开关频率。
2 VDD 芯片供电脚。
3 FB系统反馈管脚。辅助绕组电压经电阻分压后送至FB管脚，用于CV模式输出电压控制及CC模式输出电流控制。
4 CS 电流采样输入脚。
5-6 Drain 内置功率MOSFET漏极。
7-8 GND 芯片参考地。
电源芯片SF1538DP极大的提高了芯片的利用率，主要特点有：
&内置高功率MOSFET管，耐压650V
&可编程外部过温保护OTP
&专利的“零OCP恢复间隙控制”避免低压启动失败
&内置软启动，管脚浮空保护
&超低启动电流
&内置频率抖动改善EMI
&内置同步斜率补偿，逐周期电流限制
&内置前沿消隐
电源芯片SF1538DP在230VAC（±15%）下，典型输出功率18W-26W；在85-265VAC下，典型输出功率15W-18W。支持手持数码适配器，电视、电脑辅助电源，手机、平板充电器，LED驱动电源和替代线性电源等应用。对需要一颗副边反馈/内置MOSFET小功率电源芯片的小伙伴来说，值得考虑入手这款电源芯片SF1538DP！
