IGBT驱动器是驱动IGBT并对其整体性能进行调控的装置，它不仅影响了IGBT的动态性能，同时也影响系统的成本和可靠性。驱动器的选择及输出功率的计算决定了换流系统的可靠性。驱动器功率不足或选择错误可能会直接导致IGBT和驱动器损坏。电源芯片U5402是一款650V耐压的半桥栅极驱动器，具有0.3A拉电流和1A灌电流能力，专用于驱动功率MOSFETS或IGBTS。

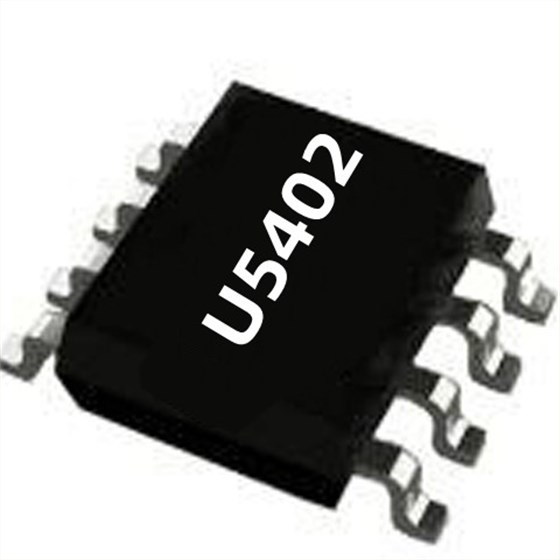

电源芯片U5402采用SOP-8封装，引脚如下：
1 VDD 输入逻辑和低侧驱动器的电源，用一个0.1μF或更大值的MLCC连接COM。
2 HIN 高侧驱动的逻辑输入，内部200kΩ下拉电阻，若HIN无偏置或浮空，HO保持低电平输出。
3 LIN 低侧驱动的逻辑输入，内部200kΩ下拉电阻，若LIN无偏置或浮空，LO保持低电平输出。
4 COM 参考地。
5 LO 低侧驱动输出。
6 VS 高侧浮动电源偏置电压。
7 HO 高侧驱动输出。
8 HB 高侧浮动电源，连接一个合适的电容到VS。
电源芯片U5402采用必易微高压器件工艺技术，具有良好的电流输出及出色的抗瞬态干扰能力。U5402在开关节点VS瞬态-60V(100ns)情况下可保证系统正常工作。可支持100V/ns的dv/dt变化。
电源芯片U5402主要性能：
1.开关节点耐压高达 650V
2.输出拉电流 0.3A, 灌电流 1A
3.开关节点 dv/dt 能力可达 100V/ns
4.VS 负压能力可达 -60V(典型 100ns)
5.为高低侧电源提供独立的 UVLO 保护
6.短传播延迟 (典型值 140ns)
7.延迟匹配 (典型值 30ns)
8.双通道输入，输出互锁
9.兼容 3.3V、5V 和 15V 的输入电压逻辑
10.施密特触发器输入
11.封装类型 SOP-8
电源芯片U5402常常被应用在功率MOSFET / IGBT驱动器、电机驱动应用/家电、照明/LED电源、感应加热、DC-AC 转换器等领域，具有完善保护功能，包括：输入浮空或输入脉冲宽度不足时，输出保持低电平。内置互锁和死区保护功能，可防止高低侧驱动同时打开，同时具有高侧和低侧UVLO保护，系统可靠性强。
