大众消费产品都会使用到的电源管理芯片U6116

2023-10-24 10:41:43

深圳银联宝科技扎根电源管理芯片行业多年,产品众多,质量上乘,品质和服务兼具。这颗电源管理芯片U6116推荐给大家。

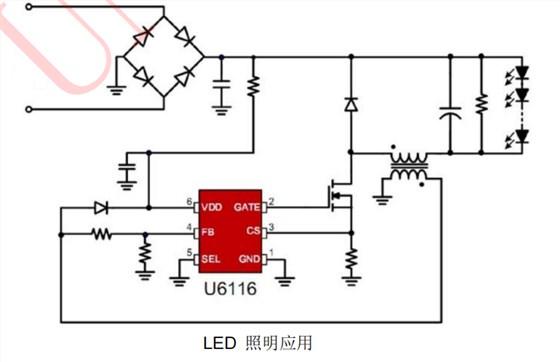

6116LED应用

电源管理芯片U6116主要特点:

支持反激和降压型拓扑应用

反激原边控制(SEL 管脚悬空)

准谐振降压控制 (SEL= GND)

±4% 恒流、恒压精度

待机功耗<70mW

多模式原边控制方式

工作无异音

优化的动态响应

可调式线损补偿

集成线电压和负载电压的恒流补偿

集成完善的保护功能:

短路保护 (SLP)

过温保护 (OTP)

逐周期限流保护 (OCP)

前沿消隐 (LEB)

管脚悬空保护

VDD 过欠压保护和箝位保护

封装形式 SOT23-6L

电源管理芯片U6116管脚功能:

1 GND 芯片参考地。

2 GATE 外部 MOSFET 驱动管脚。

3 CS 电流采样输入脚。

4 FB系统反馈管脚。辅助绕组电压经电阻分压后送至 FB 管脚,用于CV 模式输出电压控制及CC 模式输出电流控制。

5 SEL降压型或反激型拓扑配置管脚。SEL 悬空,反激原边控制;SEL 短接至 GND,准谐振降压型控制。

6 VDD 芯片供电管脚。

深圳银联宝科技一直关注智能家居和PC市场,为大众消费产品提供电源管理芯片,公司实力一直在稳步增长,诚挚期待大家的关注。
