电源作为家电产品的重要部件，不仅需要适应家电智能化发展的功耗、安全等要求，特别是在面临各种成本上涨的当前，家电电源还面临着许多新的挑战。通过减少外围来降低成本压力的小家电非隔离电源芯片U6110方案，能够在周边元器件尽量少的情况下提高电源工作效率，是个不错的选择！
非隔离电源芯片U6110是一款非隔离型、高集成度且低成本的PWM功率开关，适用于降压型和升降压型电路。采用高压单晶圆工艺，在同一片晶圆上集成有500V高压MOSFET和采用开关式峰值电流模式控制的控制器。在全电压输入的范围内可以保证高精度的5V默认输出。在芯片内部，振荡器频率固定为31kHz且带有抖频功能，在保证输出功率的条件下优化了EMI效果。同时，芯片设计有轻重载模式，可轻松获得低于50mW的待机功耗。

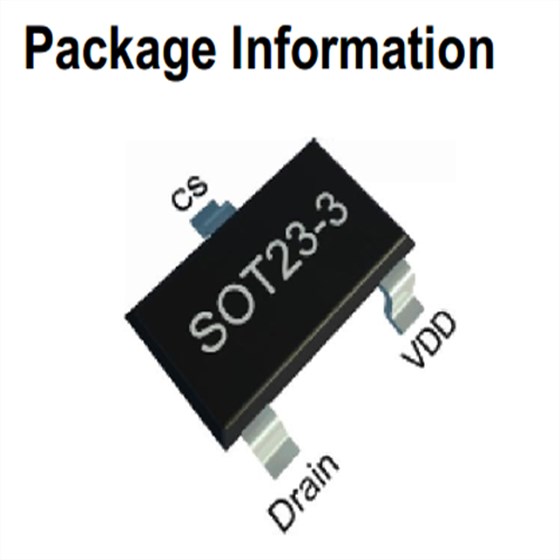

非隔离电源芯片U6110采用SOT23-3L封装，脚位如下：
1脚 是漏极内部功率MOSFET漏极
2脚 是VDD芯片电源引脚
3脚 是CS IC的接地。该引脚也用于峰值电流控制
非隔离电源芯片U6110是针对需要低压、小功率应用场合设计的恒压输出功率开关，最大可以支持3W的输出功率。常见的应用场景有小家电（智能风扇、咖啡机、应急灯）控制MCU电源、线性稳压器等。
非隔离电源芯片U6110主要特点：
▲高精度5V/ADJ 输出
▲集成500V高压MOSFET和高压启动电路
▲超低系统成本
▲支持降压和升降压电路(VIN:7~400V)
▲开关式峰值电流模式控制
▲超低待机功耗小于50mW
▲超低工作电流，支持小VDD电容
▲集成31KHz带抖频功能振荡器
▲集成软启动电路
▲集成式保护功能：过载保护(OLP)、过热保护(OTP)、逐周期电流限制(OCP)、前沿消隐(LEB) 、VDD欠压保护
非隔离电源芯片U6110设计方案减少了周边元器件，提高了集成度，降低了整体的成本，在保证可靠性的基础上，让小家电产品更具竞争力！
