反激式充电器和适配器的同步整流芯片U7710SG是一种开关电源的同步整流电路，它集成了N通道MOSFET和驱动电路，用于DCM、QR的同步整流。同步整流能有效降低二次侧整流的功耗，提供高性能的解决方案。U7710SG 通过对MOSFETSW-to-GND 电压的检测，可以用较少的外部元件输出理想的驱动信号。可为5V输出电压应用提供高性能解决方案。
同步整流芯片U7710SG特性：
▲支持 DCM、QR 控制应用
▲集成同步整流 MOSFET
▲最大工作频率 100kHz
▲30ns 的快速关断总延时
▲兼容能源之星
▲50uA 的低静态电流
▲SOP8 封装
同步整流芯片U7710SG支持在DCM和准谐振拓扑中运行。在DCM或准谐振拓扑中工作，控制电路以正向模式控制栅极，当MOSFET电流相当低时，控制电路将关闭栅极。当Vcc低于UVLO阈值时，部件处于休眠状态，内部N-MOS将被关闭。当同步MOSFET导电时，电流将流过它的体二极管，在体二极管上产生一个负的Vds。因为这个体二极管的电压降比控制电路(-200mV)的打开阈值要小得多，而控制电路(-200mV)随后会打开N-MOS。

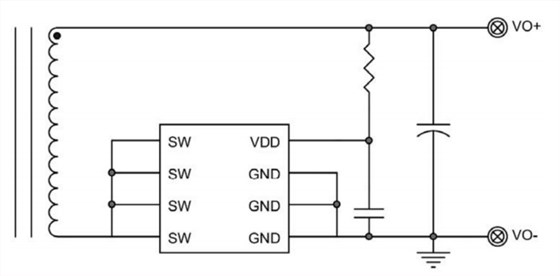

同步整流芯片U7710SG引脚描述：
1、2、3 GND 芯片地，内置同步整流管源极
4 VDD 芯片电源输入
5、6、7、8 SW 内置同步整流管漏极
当Vds升高触发关断阈值(-20mV)时，控制电路将N-MOS门电压在延时约30nS后拉低，同步N-MOS关断后加1.7uS消隐时间，避免因振铃引起误触发。同步整流芯片U7710SG控制电路包含消隐功能。当关断MOSFET时，确保关断状态至少持续约1.7us左右。
