干货！开关电源芯片的线路配置技巧————银联宝电子

银联宝电子是主做什么的？

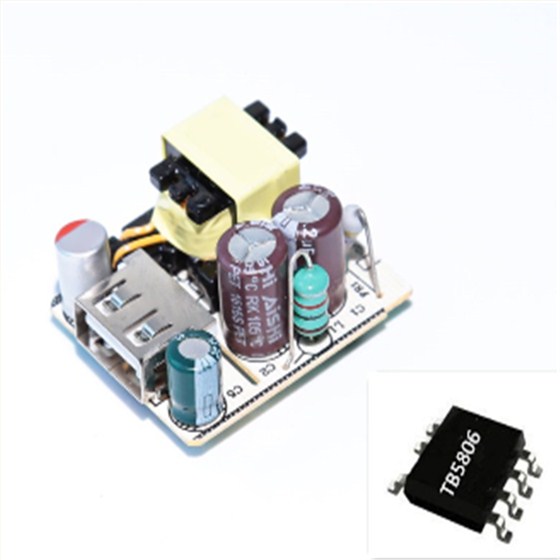

首先要介绍一下我们是从事开关电源芯片服务行业以及20年了，我们以销售芯片为主，为了给您更好的服务我们还会满足一些客户的要求帮您设计电源方案！比如常用的用在电源适配器/充电器上的5V2A的开关电源芯片TB6806好了话不多说，开始进入正题

开关电源芯片布线总结：

1、电源模块输入一般用10uf电解电容，0.1uf贴片电容对输入电压滤波处理，布线时候注意电容贴近输入模块电源的输入。

2、芯片的电源输入一般会接电容电感和二极管，电感和二极管要靠近芯片，越短越好，由于二极管的开关作用，电感内部电流，电压是震荡的，布线时需要在电感前端或后端紧接一个电容，用于减小震荡。

3、对于开关电源，一般会把输出电压反馈到芯片，用于控制PWM脉冲，此时注意要把经过电容过滤后的电压反馈回芯片，不能把二极管输出的电压直接输出到反馈端，会造成剧烈震荡。

4、对于芯片电源的滤波电容，一般靠近芯片，供电电源经电容滤波后再输入到芯片，电容GND直接打地孔

5、BGA封装走线一般先把先伸出，然后尽量保证每个接地引脚都要引出过孔与地直连 PS:针对开关电源，需要格外注意电容，电感位置，否则输出电压会严重震荡，甚无法正常工作。

今天的分享到此结束！有什么想问或者想要了解的都可以及时与我们沟通
