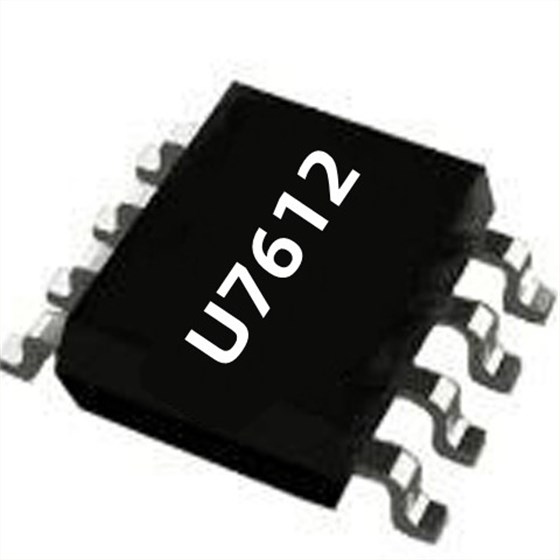

同步整流芯片U7612是一款高频率、高性能、CCM 同步整流开关，可以在GaN系统中替代肖特基整流二极管以提高系统效率。U7612 内置有VDD高压供电模块，无需辅助绕组供电可稳定工作，系统上支持High Side和LowSide配置，兼顾了系统性能和成本。
同步整流芯片U7612 的快速关断功能可以帮助功率器件获得较低的电压应力，可支持断续工作模式 (DCM)、准谐振工作模式 (QR) 及连续工作模式 (CCM)。其内部集成有智能的开通检测功能，可以有效防止反激电路中寄生参数振荡引起的同步整流开关误开通。
同步整流芯片U7612主要特点：
&内置 60V MOSFET
&支持反激、有源钳位反激拓扑
&支持 DCM、QR 和 CCM 工作模式
&集成 180V 高耐压检测电路和高压供电电路，无需 VDD 辅助绕组供电
&支持宽范围输出电压应用，特别适用于支持QC、PD 等协议的快充领域
&支持 High Side 和 Low Side 配置
&<30ns 开通和关断延时
&智能开通检测功能防止误开通
&智能过零检测功能
&启动前 Gate 智能钳位
&封装类型 SOP-8
同步整流芯片U7612在VDD电压上升到VDD开启电压VDD_ON (典型值3.8V)之前，芯片处于关机状态。内部Gate智能钳位电路可以保证内置MOSFET不会发生高dv/dt导致的误开通。当VDD电压达到VDD_ON之后，芯片启动，内部控制电路开始工作，副边绕组电流Is经内置MOSFET的沟道实现续流。当VDD电压低于欠压保护阈值VDD_OFF (典型值 3.5V) 后，芯片关机，副边绕组电流Is经内置MOSFET的体二极管实现续流。
同步整流芯片U7612引脚说明：
1 HV I漏极检测引脚。HV 到 Drain 建议串联 30~200Ω 的电阻，推荐典型值 100Ω
2 VDD P IC 供电引脚，VDD 到 GND 建议放置一个 1μF 的贴片陶瓷电容
3/4 GND G IC 参考地
5/6/7/8 Drain P 内置功率 MOSFET 漏极
