关于小功率电源芯片的走向与IC厂家的消息

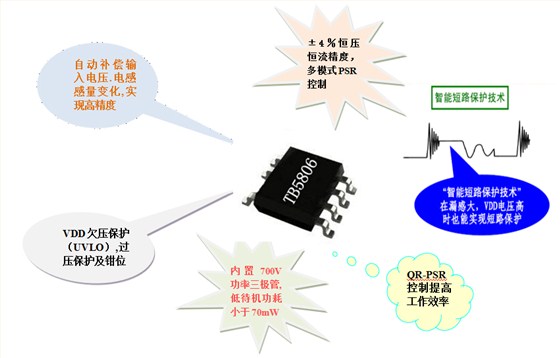

银联宝是一家专做开关电源芯片的厂家，主要产品以小功率开关芯片为主。原边5W到30W有：TB6825,TB6806系列，TB5812,TB6812

副边65W主要有：TB3865,TB3890（TB3890有DIP封装和sop封装两种）

上下游分析

上游：
芯片的主要原料是晶圆，晶圆的成分是硅。硅是由石英砂所精炼出来的，晶圆便是硅元素加以纯化，其纯度高达99.999999999%。除去硅之外，制造芯片还需要一种重要的材料就是金属。铝已经成为制作处理器内部配件的主要金属材料，而铜则逐渐被淘汰。这是因为铝的电迁移特性要明显好于铜。所以晶圆的本质和价格，以及铝的价格变动都会给芯片带来影响。而我们银联宝电子的晶圆是由大厂华虹提供的，银联宝电子做的就是追求品质，给客户一个安心

下游：
几乎所有的电子产品都会涉及电源管理芯片，而电源管理直接受到电子整机产品的影响，在整机产品高速增长带动下，电源管理芯片快速增长。但是近增速开始放缓，直接原因就是整机产量增长率的减缓。同时市场随着电子制造业向转移趋势减缓，导致部分产品产量下滑，则芯片的需求量下降，此外，库存因素和电源管理芯片价格下降也是影响市场的主要因素。

电源芯片，是在电子设备系统中担负起对电能的变换、分配、检测及其他电能管理的职责的芯片.主要负责识别CPU供电幅值，产生相应的短矩波，推动后级电路进行功率输出。（银联宝电子就是主做小功率150W以内的开关电源芯片）

1、AC-DC 交直流转换，也就是俗称的电源管理芯片。它是与方案相关的。像elanpo在150以下的电源管理方案方面是很强的，而且现在也正在研究更高的集成度，现在已经可以将控制器和MOS管全部集成到芯片内部。同时还在进一步优化，可以将光耦也集成到芯片里边，大大节省控制板的空间，性能也更加完善。不过高度集成就导致芯片厚度较厚，终端应用中就出现问题，所以现在PI在研发自己的封装，大大的减少芯片的厚度。而且整体来算elanpo是性价比高的品牌。其他做的比较好的品牌有ON、ST、Infineon等。例如银联宝电子主推的65W的副边反馈电路：

TB3865,TB3890

2、DC-DC 直流和直流电压值的转变，适用于大压差；
3、电压调节器 直流和直流电压值的转换，适用于小压差；
4、精密稳压源 是能为负载提供稳定的交流电或直流电的电子装置，包括交流稳压电源和直流稳压电源两大类。

银联宝电源管理芯片主要应用于计算机、网络通信、消费电子和工业控制等领域，此外，汽车电子领域虽然所占市场份额较小，但却是发展快的领域。从未来的发展来看，汽车电子领域仍将是发展快的领域，其市场份额在未来几年将快速提高，此外，网络通信也将在4G等应用的带动下保持快速的发展，其市场份额也将稳步提高，消费电子、计算机和工业控制领域的发展则会相对稳定。

银联宝电子在技术方面，更高的集成度、更高的功率密度、更强的耐压、耐流能力以及更高的能效等方面一直是电源管理芯片的发展方向，技术的不断更新和发展也将是推动电源管理芯片市场发展的主要因素之一。

数据显示，2017-2018年，银联宝电子电源管理芯片市场销额突破100KK大关，可以看出市场其庞大的市场容量和广阔的发展前景。18年3月到18年9月31止，电源管理芯片需求规模的增速变缓，但是仍保持10%以上。预计未来五年，增幅大的电源管理半导体领域将是AI人工智能和消费电子领域，截止2017年的该领域复合年度增长率（CAGR）将接近30%.其它推动该市场增长的重要产品包括手机，同期的CAGR为11.7%；移动基础设施，CAGR为13.1%；数字机顶盒，CAGR为12.3%.预计到2020年的电源管理芯片需求规模将超过900亿。而银联宝为了配合电源芯片更加畅销又新推出了一些低压MOS管主推小功率电子市场如：AP8205 AP2300

银联宝电子的开关电源芯片在哪里封装？

集成电路行业可以分为IC 设计、IC 制造、IC 测试封装三大环节，其中IC 设计和IC 制造环节技术壁垒较高，而IC 测试封装环节则技术壁垒相对较低，所以我国早期的集成电路产业主要集中在封装测试领域，2006 年我国IC 测试封装产值占集成电路行业的51%，后来出现了一些长电等封装，而银联宝电子的开关电源芯片主要就是在长电进行封装

银联宝开关电源芯片的制作流程？

2.硅锭切割：横向切割硅锭形成圆形的单个硅片，也就是常说的晶圆。

3.晶圆涂膜：就是在原始的硅晶片表面增加一层二氧化硅构成的绝缘层，通常工艺是将其放入高温炉中加热，通过控制时间使表面生成一层二氧化硅。

4.光刻胶：在晶圆旋转过程中浇上光刻胶液体，这可让光刻胶铺的非常薄、非常平。

5.光刻：光刻胶层随后透过掩模被曝光在紫外线之下，变得可溶。掩膜上印着设计好的电路图案，紫外线透过它照在光刻胶层上，形成微处理器的每一层电路图案。

6.溶解光刻胶：光刻过程中曝光在紫外线下的光刻膜被溶解掉了，清除留下的图案。

7.蚀刻：使用化学物质溶解掉暴露出来的晶圆部分

8.清除光刻胶

9.光刻胶：再次浇上光刻胶，然后光刻、洗掉曝光部分，剩的保护不会被离子注入的那部分。

8.离子注入：在真空系统中，用经过加速的、要掺杂的原子的离子照射固体材料，形成特殊的注入层，改变硅的导电性。

10．清除光刻胶：离子注入完成，清除剩余的光刻胶。

11.电镀：在晶圆上电镀一层硫酸铜，将铜离子沉淀到晶体管上。形成一个薄薄的铜层。

12.铜层：铜离子沉积在晶圆表面，形成铜层。

13.抛光：将多余的铜抛光掉，也就是磨光晶圆表面。

14.金属层：在不同晶体管之间形成复合互连金属层，具体布局按照功能需求。

15.晶圆测试：接受功能性测试，使用参考电路图案和每一块芯片进行对比。

16.晶圆切片

17.丢弃瑕疵

18.封装

银联宝告诉您影响选型的/影响成本的重要参数

1.电源管理芯片本身的封装不同也会影响成本，像常用的DIP双列直插、PLCC 四周都有引脚共计32个，尺寸小性能高。PQFP的引脚间距很小数量在100以上，试用于大规模和超大规模集成电路。SOP小外形封装。

2.电源管理芯片的选型大多是于方案相关的，因为它是担负起对整个系统的电能变换、分配、检测的。它是根据你不同的功能要求，不同的工作环境、不同的应用方向都需要相应的做出选择的。同时一旦选定更换成本巨大，所以一般的采购商都会尽量不换型号和品牌的。

3.电源管理芯片在设计时首先要考虑的就是产品的稳定性、耐压性、可持久性。因为它担负起整个的电路的电流调节的作用，不容有失。像目前Infineon的产品稳定性是业内好，相应的价格方面也比较高。

银联宝的优势在哪里？

：我们是一家专注20年电源应用方案芯片供应商，银联宝是一家专注电源方案芯片应用公司，芯片设计公司友恩是我们控股公司，专注产品设计不对外销售。

设计团队是海归和台湾华人团队，流片在上华，封装大部在天水华天
另银联宝代理赛威同系列产品，是佛山国有投股，设计团队在上海

因为友恩我们有控股，可以为客户进行定制芯片，我每周要和友恩股东开股东会，所以U系列更好的配合市场需求开发新品。
货源价格更有灵活性和稳定性

小米石头公司也是找我们开案子，然后找电源厂家做

我们主要电源客户是天宝，帝闻，华阳，京泉华TCL
