选择使用同步还是非同步主要从效率、成本和可靠性三个方面来考虑。对于较高输出电压，较高的占空比，非同步系统中的肖特基二极管与同步整流的下功率管的功耗都比较少，此时同步整流与非同步整流的转换效率差异不明显；而对于低输出电压，低占空比，大电流应用来说，采用同步整流芯片的转换效率相对较高。

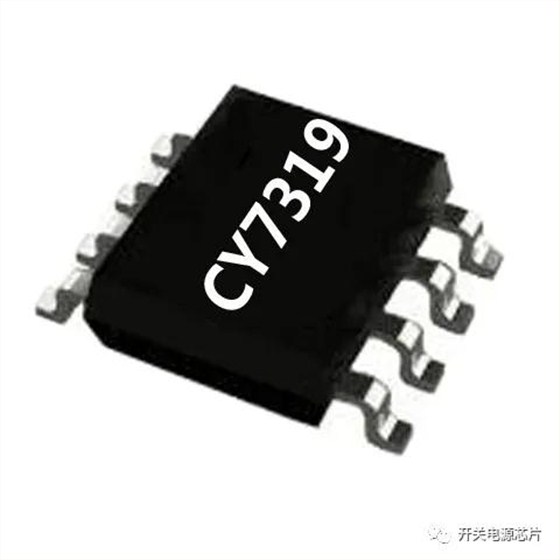

同步整流芯片CY7319是一款应用于开关电源系统的，高性能的同步整流电路。集成高性能的同步整流控制器和低导通阻抗的功率管，来取代传统反激转换器系统中的肖特基二极管，可以减少热损耗，增大输出电流能力并提高效率。同步整流芯片CY7319除了常规的应用在AC-DC 5V适配器和手机充电器上外，也经常被运用到低压大电流整流中，SOP-8封装。
同步整流芯片CY7319 特点：
内置 28m2 40V Trench MOSFET
支持DCM和QR工作模式的反激式变换器
精确的同步功率管VDS电压检测
最高工作频率100KHz
空载及轻载时进入绿色工作模式
同步整流芯片CY7319 引脚功能说明：
1、2、3 脚 GND 地脚
4脚 VCC 输入 芯片电源
5、6、7、8脚 Sw 输入 内置功率管的漏端
同步整流芯片CY7319 可支持DCM和QR工作模式，满足5V充电器、适配器系统。其供电方式是通过系统输出直接供电。需要更多信息可直接联系友恩半导体！
