恒功率U872XAH系列氮化镓快充芯片包含了U8722AH、U8723AH、U8724AH三种型号，编带盘装，5000颗/卷，是一款集成E-GaN的高频高性能准谐振模式交直流转换功率开关。芯片采用准谐振控制方式，最高支持220kHz开关频率，适用于高功率密度的交直流转换器设计。
氮化镓快充芯片U872XAH系列主要特性：
&集成高压 E-GaN
&集成高压启动功能
&超低启动和工作电流，待机功耗 <30mW
&谷底锁定模式， 最高工作频率两档可调(220kHz，130kHz)
&集成 EMI 优化技术
&驱动电流分档配置
&集成 Boost 供电电路
&集成完备的保护功能：
VDD 过压/欠压保护 (VDD OVP/UVLO)
输出过压保护 (OVP)
输出欠压保护 (DEM UVP)
输入过压保护 (LOVP)
输入欠压保护 (BOP)
片内过热保护 (OTP)
逐周期电流限制 (OCP)
异常过流保护 (AOCP)
短路保护 (SCP)
过载保护 (OLP)
前沿消隐 (LEB)
CS 管脚开路保护
&封装类型 HSOP7-T
氮化镓快充芯片U872XAH系列引脚说明：
1 CS I/O 电流采样输入、最高频率选择管脚
2 FB I 系统反馈输入管脚
3 DEM I/O 消磁检测、输出 OVP 检测、驱动能力分档判定管脚
4 SW P Boost 电路内置 MOS 的漏极管脚
5 GND P 芯片参考地
6 VDD P 芯片供电管脚
7 DRAIN P 内置高压 GaN FET 漏极、高压启动供电管脚

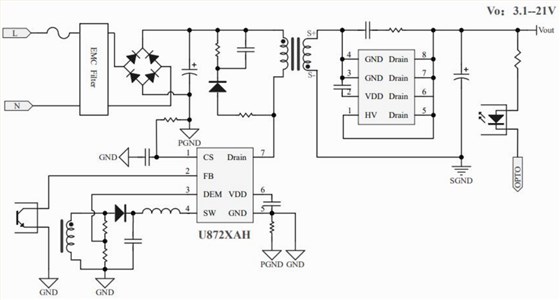

针对宽输出电压应用场合，为了满足VDD的宽电压应用需求，往往需要添加额外的电路或者辅助绕组，导致系统功耗和电路成本的增加。氮化镓快充芯片U872XAH集成了Boost供电技术，仅在SW管脚添加一颗贴片电感即可，在输出电压较低时，Boost电路启动工作， 维持VDD电压在VBOOST_REG (典型值10V/10.2V)，当输出电压升高，辅助绕组电压高于VBOOST_REG 时，Boost电路停止工作，VDD由辅助绕组供电。
