开关电源芯片U7576是在原U7575的基础上新增了X放电功能，以及输入欠压保护（BOP）功能，是一款针对离线式反激变换器的高性能电流模式PWM控制器。芯片集成有高压启动电路，可以获得快速启动和超低待机的性能。芯片内集成有通用的原边恒流控制技术，可支持断续模式和连续模式工作，无需额外的恒流环，适用于有恒流需求的隔离型电源应用。此外还集成了输出欠压(BOP)与输入掉电、X电容放电功能，解决了X电容放电电阻引起的待机损耗问题。
开关电源芯片U7576主要特点：
▲集成高压启动功能
▲集成 AC 输入掉电检测与X电容放电功能
▲可支持断续模式、连续模式的原边恒流技术
▲±5%恒流精度；±1%恒压精度
▲待机功耗<50mW
▲内置斜波补偿电流模式控制
▲固定 65kHz 开关频率
▲频率抖动功能优化 EMI
▲绿色省电模式和打嗝模式工作
▲超低启动和工作电流
▲集成自恢复模式的保护功能：
VDD 过压保护(VDD OVP)
输出过压保护(CS OVP)
输入欠压保护(Brownout)
片内过热保护(OTP)
逐周期电流限制
输出短路保护(SCP)
过载保护(OLP)
前沿消隐(LEB)
▲封装类型 SOP-8

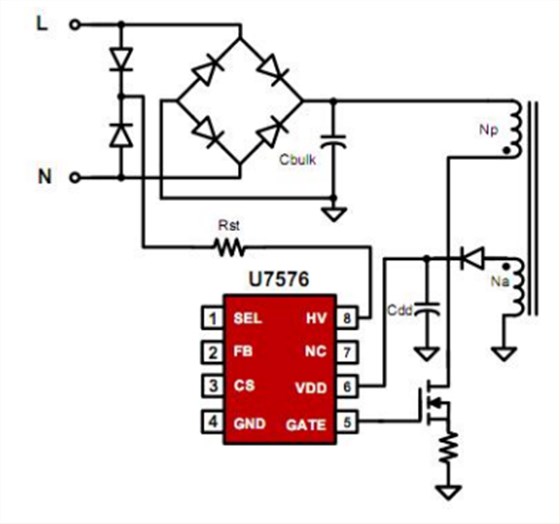

开关电源芯片U7576集成了高压启动模块。下图是U7576的一种高压启动电路方式。芯片HV管脚通过一个电阻与两个二极管连接到输入的AC线。启动时，芯片内部的高压启动模块使能，内部高压电流源通过启动电阻Rst给VDD电容充电。VDD小于2V时，HV供电电流为0.5mA，VDD大于2V时，HV供电电流增加到5mA。VDD电压增加到芯片开启电压12V (典型值)时，HV停止供电，并由Cdd电容供电。芯片开始工作前检测HV脚电压，如果HV电压高于BOP保护阈值，芯片将输出PWM。之后由辅助绕组为芯片供电；如果HV电压小于BOP保护阈值 (典型值70Vac)并持续47ms，芯片将进入BOP保护，并进入定时重启模式。
