深圳银联宝科技的30W快充应用同步整流ic除了常用的U7710、U7711，还有U7716也很受客户青睐。同步整流icU7116内置100V MOSFET，支持反激、有源钳位反激拓扑，那具体还有什么特性呢？跟紧小编脚步，一起来探个究竟吧！
同步整流icU7116采用SOP-8封装。在输出电压3~21V时，推荐输出电流≤3A，具体脚位如下：
1 HV I 漏极检测引脚。HV到Drain建议串联30~200Ω的电阻，推荐典型值100Ω
2 VDD P IC 供电引脚，VDD到GND建议放置一个1μF的贴片陶瓷电容
3, 4 GND G IC 参考地
5,6,7,8 Drain P 内置功率MOSFET漏极
同步整流icU7116在VDD电压上升到VDD开启电压VDD_ON (典型值3.8V)之前，芯片处于关机状态。内部Gate智能钳位电路可以保证内置MOSFET不会发生高dv/dt导致的误开通。当VDD电压达到VDD_ON之后，芯片启动，内部控制电路开始工作，副边绕组电流Is经内置MOSFET的沟道实现续流。当VDD电压低于欠压保护阈值VDD_OFF (典型值 3.5V)后，芯片关机，副边绕组电流Is经内置MOSFET的体二极管实现续流。

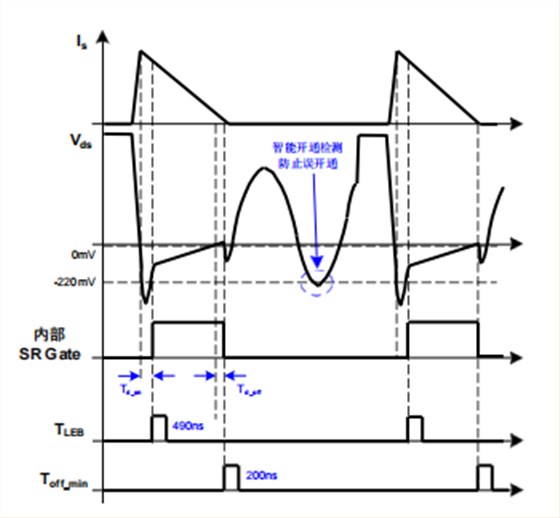

同步整流icU7116内部集成有智能开通检测功能，可以有效防止反激电路中由于寄生参数振荡引起的同步整流开关误开通，提高了系统效率及可靠性，如图所示：
同步整流icU7116内置有 VDD 高压供电模块，无需辅助绕组供电可稳定工作，系统上支持 High Side 和 Low Side 配置，兼顾了系统性能和成本。U7116的快速关断功能可以帮助功率器件获得较低的电压应力，可支持断续工作模式 (DCM)、准谐振工作模式 (QR) 及连续工作模式 (CCM)。其内部集成有智能的开通检测功能，可以有效防止反激电路中寄生参数振荡引起的同步整流开关误开通！
