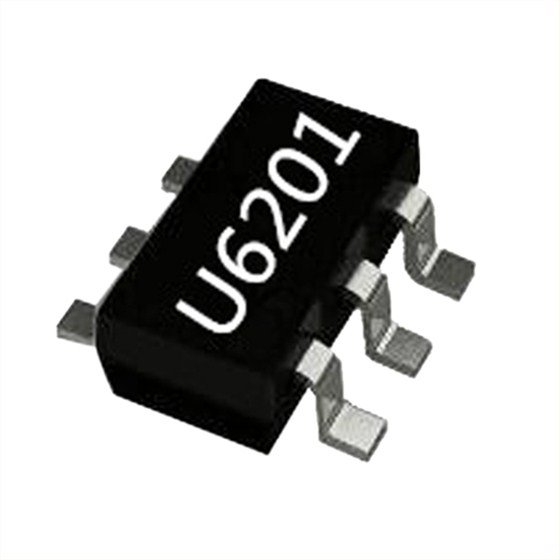

电源管理ic U6201目前炙手可热，良好品质加上可替代多颗昂宝芯片，比如OB2273、OB2363等，简简单单的一颗电源管理IC U6201，功能能却极其强大，今天特地为小伙伴们全面介绍一下。
▲可支持断续模式、连续模式的原边恒流技术
▲±5% 恒流精度；±1%恒压精度
▲待机功耗<75mW
▲固定 65KHz 开关频率
▲绿色省电模式和打嗝模式工作
▲超低启动和工作电流
▲集成抖频功能优化 EMI
▲集成内部斜率补偿的电流模式控制
▲集成线电压和电感量补偿的恒流技术
▲集成自恢复模式的保护功能：
VDD 欠压保护（UVLO）
VDD 过压保护 （OVP）
过热保护（OTP）
逐周期电流限制
过载保护（OLP）
短路保护（SCP）
前沿消隐（LEB）
CS 管脚开路保护
▲封装类型 SOT23-6L
电源管理ic U6201管脚功能描述：
1 GND 芯片参考地。
2 FB反馈输入管脚。闭环控制时连接于光电耦合器相连，此脚位电压决定
了，PWM 驱动信号的占空比和 CS 管脚的关断电压。
3 SEL功能复用管脚。横流恒压输出应用时，推荐连接典型值为 10-47nF 电
容到 GND 管脚；恒压输出应用时，此管脚悬空。
4 CS 电流采样输入管脚。
5 VDD 芯片供电管脚。
6 GATE 图腾驱动电路管脚，连接外部 MOSFET。
电源管理ic U6201该IC内置通用初级侧CC控制，简化了隔离电源设计，需要对输出进行CC调节。内置绿色和突发模式控制，可实现轻载和零载荷。可持续供应。
