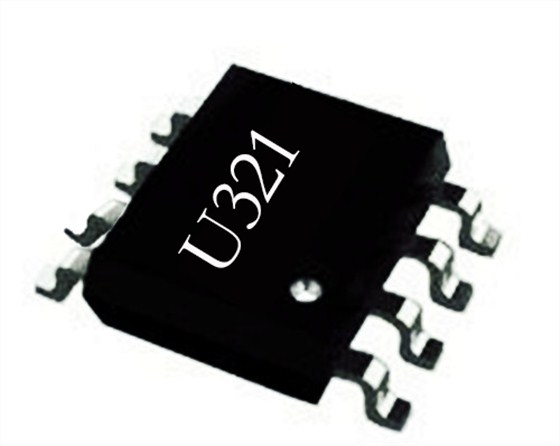

今天给大家介绍大功率高性能外围精简的非隔离DC-DC开关电源芯片U321。该芯片特征：
1.输入电压：90~265Vac全电压
2.输出功率可达：120W
3.可用于可控硅共N线的压力锅、饭煲类产品
4.芯片采用先进架构设计，外围更少、稳压精度高，温升低，EMI优异（针对金属壳结构做了特殊优化）
5.保护功能更完善：软启动、过压/欠压、过载、过温、输出短路保护等。
lVDD芯片供电管脚，同时作为输出电压反馈端（FB 悬空时）。典型应用中VDD电容推荐采用1uF陶瓷电容；
lGN芯片的参考地；
lNC非功能管脚，使用中悬空；
lFB反馈输入管脚，该引脚悬空时默认12V输出；
lCS峰值电流检测管脚；
lGATE功率MOSFET驱动输出管脚；
lHV内部高压启动和供电管脚。
开关电源芯片U321是一款高性能低成本的PWM控制功率器，适用于离线是小功率降压型应用场合，外围电路简单，器件个数少，同时产品内置高耐压MOSFET可提高系统浪涌耐受能力。与传统的PWM控制器不同，内部无固定时钟驱动MOSFET，系统开关频率随负载变化可实现自动调节。同时芯片采用了多模式PWM控制技术，有效简化了外围电路设计，提升线性调整率和负载调整率并消除系统工作中的可闻噪音。此外，芯片内部峰值电流检测阈值可跟随实际负载情况自动调节，可以有效降低空载情况的待机功耗。
