开关电源的EMC.
有着从业经验20年的工程师，今天和大家分享下关于开关电源方案设计中，EMC
2007年，深圳市银联宝电子科技有限公司成立。银联宝科技提供了一站式服务方案；方案LAYOUT服务、EMI调试服务、符合安规服务、量产方案服务、品质跟踪服务、应用技术交流服务等六大服务，公司有强大的研发团队，积累了电源芯片解决方案的众多一线数据，研发成果荣获多项电源方案应用性专利，可为企业定制性能更好的解决方案，电源ic，开关电源芯片

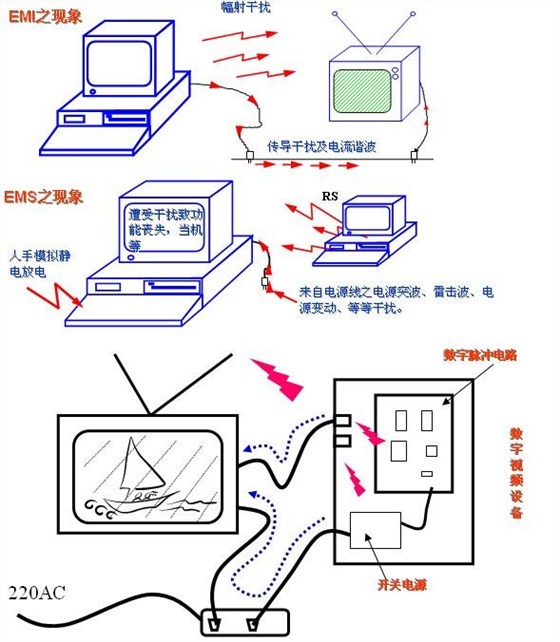

说起开关电源的难点问题，PCB布板问题不算很大难点，但若是要布出一个精良PCB板一定是开关电源的难点之一（PCB设计不好，可能会导致无论怎么调试参数都调试布出来的情况，这么说并非危言耸听）原因是PCB布板时考虑的因素还是很多的，如：电气性能，工艺路线，安规要求，EMC影响等等；考虑的因素之中电气是基本的，但是EMC又是难摸透的，很多项目的进展瓶颈就在于EMC问题；下面从二十二个方向给大家分享下PCB布板与EMC。
熟透电路方可从容进行PCB设计之EMI电路
上面的电路对EMC的影响可想而知，输入端的滤波器都在这里；防雷击的压敏；防止冲击电流的电阻R102（配合继电器减小损耗）；关键的虑差模X电容以及和电感配合滤波的Y电容；还有对安规布板影响的保险丝；这里的每一个器件都关重要，要细细品味每一个器件的功能与作用。设计电路时就要考虑的EMC严酷等级从容设计，比如设置几级滤波，Y电容数量的个数以及位置。压敏大小数量选择，都与我们对EMC的需求密切相关，欢迎大家一起讨论看似简单其实每个元器件蕴含深刻道理的EMI电路。
电路与EMC：
（熟悉的反激主拓扑，看看电路中哪些关键地方蕴含了EMC的机理）
上图的电路中打圈几部分：对EMC影响非常重要（注意绿色部分不是的），比如辐射大家都知道电磁场辐射是空间的，但基本的原理是磁通量的变化，磁通量涉及到磁场有效截面积，也就是电路中对应的环路。电流可以产生磁场，产生的是稳定的磁场，不能向电场转化；但变化的电流产生变化的磁场，变化的磁场是可以产生电场（其实这就是有名的麦克斯韦方程我用通俗语言来说），变化的电场同理可产生磁场。所以一定要关注那些有开关状态的地方，那就是EMC源头之一，这里就是EMC源头之一(这里说之一当然后续还会讲到其它方面）； 比如电路中虚线环路，是开关管开通和关断的环路，不仅设计电路时开关速度可以调节对EMC影响，布板走线环路面积也有着重要的影响！另二个环路是吸收环路和整流环路，
