银联宝LED电源驱动芯片简介
LED芯片产品应用范围：
★ Lighting
★ Li-ion Battery
★ LDO
★ DC-DC
★ Motor Driver
★ Charger / Adapter
典型型号：
|
功率 |
型号 |
|
20W~30W |
CL1156、CL1158 |
|
12W~20W |
CL1100、CL1156、CL1158 |
|
8W~12W |
CL1100、CL1112、 CL1156、CL1158、CL1152 |
|
6W~7W |
CL1126、CL1128、CL1101 |
|
3W~5W |
CL1126、CL1128、CL1101、CL1103 (仅推荐用于5W) |
Charger / Adapter
原边反馈方案特点：
1.降低成本---减少了元件数量
2.缩小产品尺寸---元件数量少能节省PCB空间
3.高可靠性---外围元件少

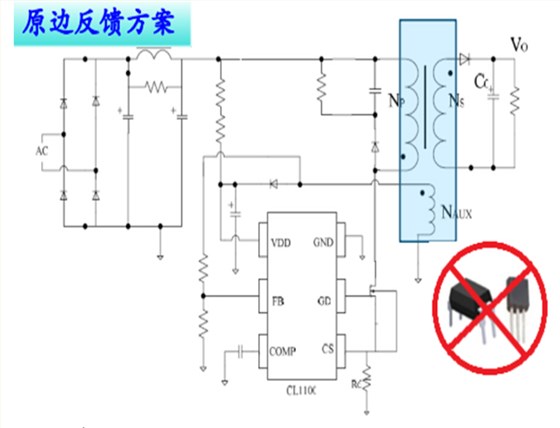

原边反馈方案：
Charger / Adapter
原边反馈方案型号
|
驱动管型 |
型号 |
大功率 |
CC/CV |
待机功耗 |
封装 |
其他品牌 |
适用领域 |
|
外置 MOSFET |
CL1100 |
20W |
±5% |
<0.3W |
SOT23-6 |
XX2532 PL3532 CR6232 SF5920 |
充电器、适配器、 LED驱动 |
|
外置 MOSFET |
CL1101 |
7W |
±5% |
<0.3W |
SOT23-6 |
XX2532 CR6234 |
充电器、适配器、 LED驱动 |
|
外置 三极管 |
CL1126 |
7W |
±5% |
<0.1W |
SOT23-6 |
*XX2540 脚位不同 |
充电器、适配器、 LED驱动 |
|
外置 三极管 |
CL1128 |
7W |
±5% |
<0.1W |
SOT23-6 |
XX2520 SF6010 |
充电器、适配器、 LED驱动 |
|
内置 MOSFET |
CL1103 |
5W |
±5% |
<0.2W |
SOP-8 |
XX2535 CR6235 SF5922 PL3533 |
充电器、适配器、 小家电、LED驱动 |
|
内置 MOSFET |
CL1112 |
12W |
±5% |
<0.3W |
DIP-8 |
XX2538 CR6238 PL3536 SF5928 |
充电器、适配器、 小家电、LED驱动 |
Charger / Adapter
副边反馈方案介绍
优点：
1.电压调整率好，动态响应快；
2.输出纹波小；
3.对变压器的工艺要求相对较低。
|
驱动管型 |
型号 |
大功率 |
调整率 |
待机功耗 |
封装 |
其他品牌 |
应用领域 |
|
外置MOSFET |
CL1156 |
30W |
±1% |
<0.1W |
SOT23-6 |
XX2273 FAN6863 SF5543/45 PR6863/6865 |
适配器、 开放式电源 |
|
外置MOSFET |
CL1158 |
30W |
±1% |
<0.3W |
SOT23-6 |
XX2263 LD7535 FAN6862 RT7731 SF1530 |
适配器、 开放式电源、 LED驱动 |
|
内置MOSFET |
CL1152 |
20W |
±1% |
<0.3W |
DIP-8 |
XX2358 SF1538/39 |
适配器、 开放式电源
|
