led产品的分类有很多，如led根据发光管发光颜色、发光管出光面特征、发光管结构、发光强度、工作电流、芯片材料及功能等，有不用的分类方法。深圳银联宝科技主攻方向是Led驱动电源芯片。今天的主角——led驱动电源芯片U6116，是一款高性能、多模式且采用断续模式（DCM）工作的原边控制器。芯片内高精度的恒流、恒压控制机制结合完备的保护功能，使其适用于小功率离线式电源应用中。

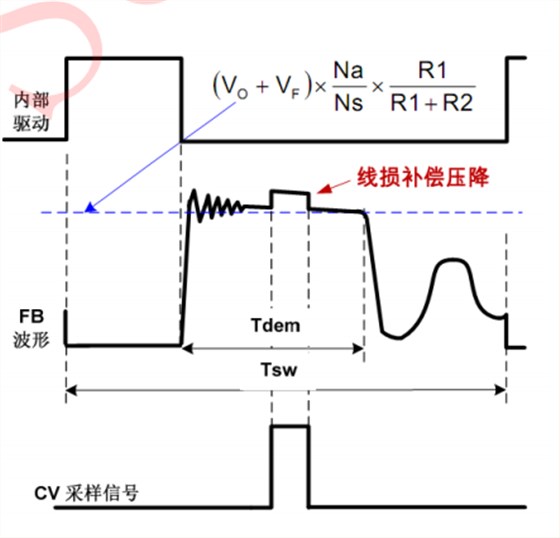

在原边控制技术中，当原边向副边传输能量时，通过采样与副边绕组耦合的辅助绕组电压，得到输出电压反馈信号。下图展示了led驱动电源芯片U6116内部CV电压采样时序以及关键波形。随着副边电流的续流到零，存在着副边续流二极管导通压降VF的降低过程。为了通过辅助绕组获得高精确的输出电压信息，芯片内的恒压采样模块屏蔽了由于漏感导致的关断时刻的电压振荡。当恒压采样过程结束时，内部的采样保持模块记录下反馈误差并通过内部的误差运算放大器将其放大。原边恒压控制模块利用误差运算放大器的输出实现高精度的恒压输出。芯片内部恒压输出基准为高精度的2V。

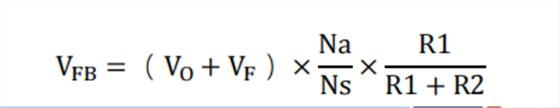

在恒压采样过程中，led驱动电源芯片U6116内部有一可变电流源从 FB 管脚流出用作线损补偿，如下图所示，由此将在FB波形上产生一电压阶梯。也展示了消磁过程中FB电压平台的量化关系：其中：Vo 和VF分别为输出电压和副边续流二极管导通电压；R1和R2为由辅助绕组连接到FB管脚的分压电阻；Ns和Na分别为副边绕组和辅助绕组匝数。
当系统进入到过载模式后，随着输出电压的降低FB电压将降低至内部输出电压基准2V以下，之后芯片也将自动进入到恒流输出模式中。
为了满足严苛的平均效率和待机功耗要求，led驱动电源芯片U6116采用了调幅控制（AM）和调频控制（FM）结合的多模式控制技术。接近满载输出时，系统工作在调频工作模式中；在轻重载条件下，系统工作在调频工作和调幅工作模式中；当系统接近空载输出时，系统工作在调频模式中以降低待机功耗。利用此种控制技术，系统可以获得低于70mW的待机功耗。
深圳银联宝科技另有多款led驱动电源芯片，方便用户根据实际应用场景选择不同的参数，并能提供成熟的配套方案以及一站式技术服务支持，提升效率，落实到位！
