LED 照明驱动ic U6116设计的软驱动功能的驱动电路优化了系统EMI性能。U6116内部设计有Gate高电平16V箝位电路，以防止高VDD输入时Gate受损。高精度恒压和恒流输出性能，非常适用于LED 照明驱动控制。
LED 照明驱动ic U6116主要特性：
●支持反激和降压型拓扑应用
●反激原边控制（SEL 管脚悬空）
●准谐振降压控制 (SEL= GND)
●±4% 恒流、恒压精度
●待机功耗<70mW
●多模式原边控制方式
●工作无异音
●优化的动态响应
●可调式线损补偿
●集成线电压和负载电压的恒流补偿
●集成完善的保护功能：
短路保护 (SLP)
过温保护 (OTP)
逐周期限流保护 (OCP)
前沿消隐 (LEB)
管脚悬空保护
VDD 过欠压保护和箝位保护

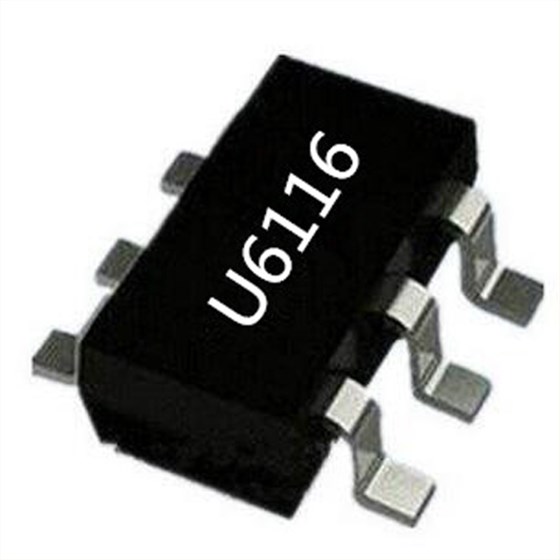

●封装形式 SOT23-6L
LED 照明驱动ic U6116在原边控制技术中，当原边向副边传输能量时，通过采样与副边绕组耦合的辅助绕组电压，得到输出电压反馈信号。U6116 内部CV电压采样时序以及关键波形。随着副边电流的续流到零，存在着副边续流二极管导通压降VF的降低过程。为了通过辅助绕组获得高精确的输出电压信息，芯片内的恒压采样模块屏蔽了由于漏感导致的关断时刻的电压振荡。当恒压采样过程结束时，内部的采样保持模块记录下反馈误差并通过内部的误差运算放大器将其放大。原边恒压控制模块利用误差运算放大器的输出实现高精度的恒压输出。芯片内部恒压输出基准为高精度的2V。
LED 照明驱动ic U6116引脚名称：
1 GND 芯片参考地。
2 GATE 外部 MOSFET 驱动管脚。
3 CS 电流采样输入脚。
4 FB系统反馈管脚。辅助绕组电压经电阻分压后送至FB管脚，用于CV模式输出电压控制及CC模式输出电流控制。
5 SEL降压型或反激型拓扑配置管脚。SEL悬空，反激原边控制；SEL短接至GND，准谐振降压型控制。
6 VDD 芯片供电管脚。
LED 照明驱动ic U6116脚位与OB2532/1 DP2532相同，可直接替换。良好性能和较低成本，使得产品更加具备小型化、轻便化、节约化的优势！
