最近有很多小伙伴又在问起LED照明驱动icU6117SA和U6117SG，这两颗芯片在实际应用中，不同的电压范围下输出功率的具体区别是什么？今天就给大家整理汇总介绍下！
LED照明驱动icU6117S是一款高性能原边控制器，可提供高精度恒压和恒流输出性能，尤其适合于小功率离线式充电器应用中。适应于手机充电器、AC-DC适配器、LED照明驱动等领域。
LED照明驱动ic U6117S典型功率推荐:
&flyback 原边反馈应用
▲U6117SA——175-265VAC：12W 85-265VAC：10W
▲U6117SG——175-265VAC：7.5W 85-265VAC：5.5W
&Buck 降压应用
▲U6117SA——175-265VAC：18W(Iout<250mA)85-265VAC：12W(Iout<250mA)
▲U6117SG——175-265VAC：18W(Iout<180mA)85-265VAC：10W(Iout<180mA)
LED照明驱动icU6117S采用SOP-8 封装，脚位如下：
1 VDD 芯片供电脚。
2 SEL降压型或反激型拓扑配置管脚。SEL悬空，反激原边控制；SEL短接至GND，准谐振降压型控制
3 FB系统反馈管脚。辅助绕组电压经电阻分压后送至FB管脚，用于CV模式输出电压控制及CC模式输出电流控制。
4 CS 电流采样输入脚。
5-6 Drain 内置功率 MOSFET 漏极。
7 GND 芯片参考地。

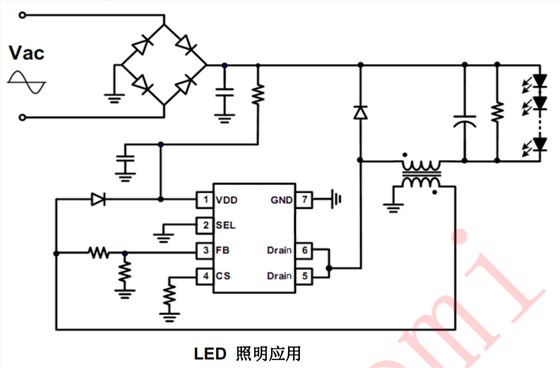

LED照明驱动U6117S支持准谐振降压型LED恒流输出应用（QR-BUCK），仅需将SEL 管脚短至GND 即可。在准谐振降压工作模式中，芯片保持CS 峰值固定，并通过谷底开通方式，实现高精度恒流控制的同时，还可实现系统高效率。平均输出电流的公式如下：
在恒压输出模式中，LED照明驱动U6117S采用多模式工作方式，即调幅控制 (AM) 和调频控制 (FM) 相结合，提高了系统的效率和可靠性。在恒流输出模式中，芯片采用调频控制方式，同时集成了线电压和负载电压的恒流补偿。采用U6117S可以工作无异音，同时可保证优异的动态性能。利用集成的线损补偿功能，可获得高性能的恒压输出表现。
