肖特基二极管，银联宝科技IC厂家为大家介绍了，肖特基二极管的原理 ，肖特基二极管的作用，今天银联宝科技为大家介绍一下肖特基二极管检测作用！
（1）二端型肖特基二极管的检测
1）银联宝科技电源IC厂家建议用指针式万用表检测肖特基二极管。将万用表置于“R×1”挡检测，黑表笔接正极，红表笔接负极。正常时，其正向电阻值为2.5~3.5Ω，反向电阻值为无穷大。若测得正、反向电阻值均为无穷大或均接近0，则说明该肖特基二极管已开路或已被击穿损坏。
2）用数字式万用表检测

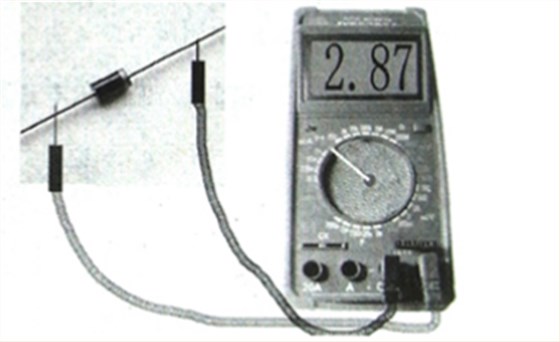

银联宝科技电源IC厂家建议将万用表置于二极管挡，测量二端型肖特基二极管的正、反向电阻值。正常时，其正向电阻值（红表笔接正极）为2.5—3.5Ω，反向电阻值为无穷大。若测得正、反向电阻值均为无穷大或均接近0，则说明该肖特基二极管已开路或已被击穿损坏，如图5—44所示。
（2）三端型肖特基二极管的检测
三端型肖特基二极管应先测出其公共端，判别出是共阴对管，还是共阳对管，然后再分别测量两个二极管的正、反向电阻值。现以两只分别为共阴对管和共阳对管的肖特基二极管测试为例，说明具体的检测方法，将引脚分别标号为l、2和3，万用表置于“R×1’’挡进行下述三步测试，如图5—45所示。
步：测量1、3引脚正、反向电阻值，若为无穷大，则说明这两个电极无单向导电性。
步：将黑表笔接1引脚、红表笔接2引脚，如果测得的阻值为尤穷大，冉将红黑表笔对调进行测量，如果所测阻值为2.5~3.5Ω，则说明2、l引脚具有单向导电特性，且2引脚为正、1引脚为负。
第三步：将黑表笔接3引脚、红表笔接2引脚，如果测得的阻值为无穷大，再调换红黑表笔后进行测量，如果所测阻值为2.5~3.5Ω，则说明2、3引脚具有单向导电特性，且2引脚为正、3引脚为负。
根据上述三步测量结果，即可判断被测肖特基二极管为一只共阳对管，其中2引脚为公共阳极，1、3引脚为两个阴极。相反的则为共阴对管。以上就是银联宝科技IC厂家的肖特基二极管的检测方法，你学会了吗？
