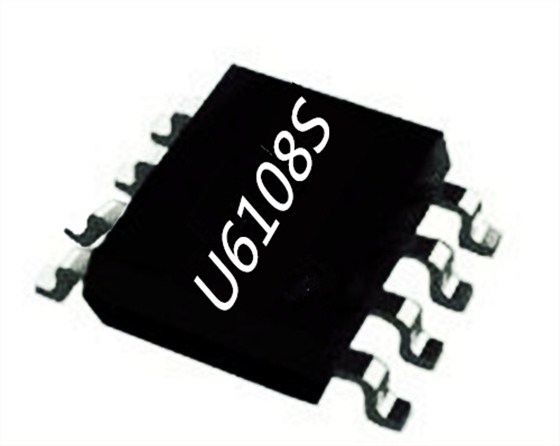

如今无论是体积和重量越来越小的笔记本电脑、平板电脑，还是体积越来越大的手机都需要体积更小、充电更快的充电器。不过可以有效地将交流电转换为直流电并且只需要很少的元件的反激式转换器作为拓扑结构限制了充电器的体积，电源适配器的发展也到了临界点，那么有源钳位反激式芯片组能否打破体积限制?手机充电器U6108S开关电源ic是一种高性能的电流模式PWM离线反激变换器电源开关应用，实现“更小体积、更快充电”。
手机充电器U6108S开关电源ic内部具有高精度 65kHz 开关频率振荡器，且带有抖频功能可优化 EMI 性能。芯片采用绿色节能模式和打嗝模式工作，可以保证小于 75mW 的待机功耗。
手机充电器U6108S电源ic集成有完备的保护功能，包括：VDD 欠压保护（UVLO）、VDD 过压保护（OVP）、 逐周期电流限制、短路保护（SCP）、过载保护（OLP）、过热保护、软启动、VDD 箝位和 CS 管脚开路保护等。
手机充电器U6108S开关电源ic特点：
可支持断续模式、连续模式的原边恒流技术
±5% 恒流精度；±1%恒压精度
待机功耗<75mW
固定 65KHz 开关频率
绿色省电模式和打嗝模式工作
启动和工作电流
集成抖频功能优化 EMI
集成内部斜率补偿的电流模式控制
集成线电压和电感量补偿的恒流技术
集成自恢复模式的保护功能
手机充电器U6108S开关电源ic的脚位分析：
1脚是VDD IC电源引脚。2脚是 GND IC的接地。3脚是FB反馈引脚。 通过将光电耦合器连接到该引脚来实现环路调节。PWM占空比由该引脚电压和引脚4上的电流检测信号决定。4 CS电流检测输入引脚。5、6、7、8 脚是Darin功率MOSFET漏极。
U6108S开关电源ic推荐输出功率（1）85-265Vac：18W，175-265Vac:24W。U6108S开关电源ic芯片应用：充电器和适配器、电机驱动电源。
随着智能音响、智能家电、无线传感网络的广泛普及，业界对放大器产品在电池和系统的使用寿命、更小尺寸封装、增强系统性能表现等方面提出了新的要求。所以，小体积、充电快的电源ic实现了大家一直以来对充电器的要求。
