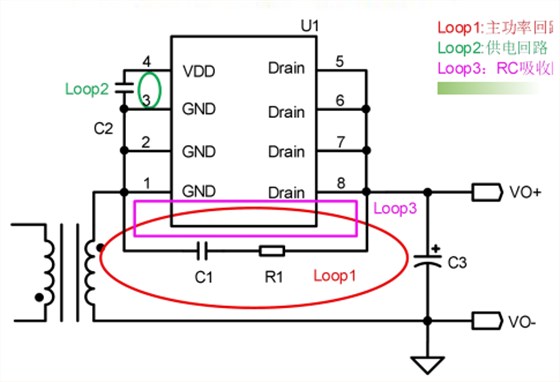

同步整流管的驱动控制仍然是同步整流技术的核心，不同的驱动方式对同步整流技术的性能优劣具有决定性的影响。高性价比的同步整流驱动电路仍将是未来电力电子技术工程师努力和追求的目标。同时，PCB设计对同步整流的性能会产生显著影响，深圳银联宝科技推出的同步整流芯片U7715，设计同步整流电路时建议参考下图的内容。
1、副边主功率回路 Loop1的面积尽可能小。
2、VDD 电容推荐使用1μF的贴片陶瓷电容，尽量紧靠IC，Loop2的面积尽可能小。
3、R1和C1构成同步整流开关的RC吸收电路，RC吸收回路 Loop3 的面积可能小。
在VDD电压上升到VDD开启电压VDD_ON (典型值4.5V)之前，同步整流芯片U7715处于关机状态。内部Gate智能钳位电路可以保证内置MOSFET不会发生高dv/dt导致的误开通。当VDD电压达到VDD_ON之后，芯片启动，内部控制电路开始工作，副边绕组电流Is经内置MOSFET的沟道实现续流。当VDD电压低于欠压保护阈值VDD_OFF (典型值 3.3V)后，芯片关机，副边绕组电流Is经内置MOSFET的体二极管实现续流。
同步整流芯片U7715主要特性：
1、内置 45V MOSFET
2、支持 DCM、QR 和 CCM 工作模式
3、集成高压供电电路，无需 VDD 辅助绕组供电
4、支持宽范围输出电压应用，特别适用于支持QC、PD 等协议的快充领域
5、支持 High Side 和 Low Side 配置
6、<30ns 开通和关断延时
7、智能开通检测功能防止误开通
8、智能过零检测功能
9、启动前 Gate 智能钳位
10、封装类型 SOP-8
效率问题始终是开关电源发展的一个主旋律，同步整流技术的出现，正是顺应了这一发展趋势。深圳银联宝科技同步整流芯片U7715内部集成有智能开通检测功能，可以有效防止反激电路中由于寄生参数振荡引起的同步整流开关误开通，提高系统效率及可靠性。
