外置电源就是我们常说的AC/DC 电源适配器，工作用途可划分为供电和充电。12W开关电源芯片U25136，在交流电压转为电器设备正常工作的直流模式中，恒流、恒压调整率小于 ±5%，可大大提高效率，节能减排！

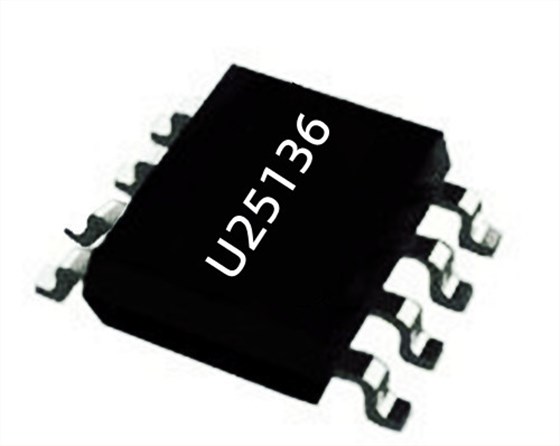

12W开关电源芯片U25136是一款高性能、低成本的原边控制功率开关，内置高压功率三极管，可提供高精度恒压和恒流输出性能，尤其适合于小功率离线式充电器应用。SOP-8 封装，脚位特点如下：
1 FB 输出反馈和消磁检测管脚。
2 GND 芯片参考地管脚。
3 VDD 芯片供电脚。
4 CS 电流采样输入管脚。
5、6、7、8 C 内置功率三极管集电极输入管脚。
在芯片开始工作之前，12W开关电源芯片U25136仅消耗典型值为1.1uA 的启动电流，超低启动电流可以帮助增加启动电阻阻值以达到降低待机功耗的目的。当 VDD 电压超过开启电压 (典型值 10V)，U25136开始工作并且芯片工作电流上升到 0.18mA (典型值)。之后VDD 电容持续为芯片供电直至输出电压建立后由辅助绕组为芯片供电。一旦芯片进入到超低频工作模式中，芯片的工作电流便进一步降低到 0.14mA (典型值)，以帮助降低系统待机功耗。
在原边控制技术中，当原边向副边传输能量时，通过采样与副边绕组耦合的辅助绕组电压，得到输出电压反馈信号。下图展示了12W开关电源芯片U25136内部的电压采样、消磁检测和谐振谷底触发的关键波形。当恒压采样过程结束时，内部的采样保持模块记录下反馈误差并通过内部的误差运算放大器将其放大。原边恒压控制模块利用误差运算放大器的输出实现高精度的恒压输出。芯片内部恒压输出基准为高精度的 1.25V。
12W开关电源芯片U25136内置完善的保护功能：输出短路保护 (FB SLP)、逐周期限流保护（OCP)、芯片过热保护 (OTP)、VDD 过压、欠压和箝位保护、输出过压保护功能 (FB OVP)等，更有多项优异性能等着你来发掘！
