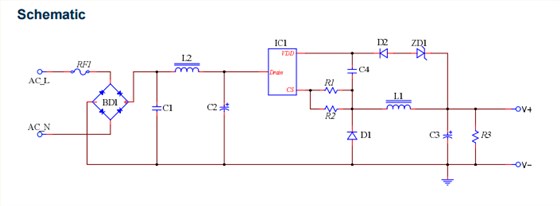

根据上图，可见：
Drain脚：内部高压MOSFET的漏极；
VDD脚：芯片的供电管脚；
CS脚：芯片的参考地，也是峰值电流检测管脚。
看到这里知道为什么电源芯片U6110被客户询问的数量做多了吧。因为小小的体积空间，外围元器件超少，且整个成本和芯片价格非常的低。
电源芯片U6110是全电压输入，输出5V/200mA非隔离电源方案，结合500V功率MOSFET，单芯片的开/关PWM控制器。
电源芯片U6110主要优势分为：
1.在PWM的开关频率固定在31khz。该集成电路内置绿色模式控制。对于轻量和零负荷，可以实现待机功率小于50mW。
2.一般采用BUCK电路拓扑结构，常见于小家电控制板电源以及工业控制电源供电。其典型电路规格包含5V/200mA、12V/200mA和24V/200mA等，满足六级能效要求。
3.可通过EFT、雷击、浪涌等可靠性测试，可通过3C、UL、CE等认证。
4.其特点是：电路简单、BOM成本低（外围元件数目极少：无需变压器、光耦）,电源体积小、无音频噪音、损耗小发热低。
5.电源系统带有各种保护，包括过热保护（OTP）、VCC欠压闭锁（UVLO）、过载保护（OLP）、短路保护（SCP）等。
6.电路特点：无噪音,发热低，且工作时只需很少的外围元件。
电源芯片U6110在价格上，质量上和库存上都占据的优势，难怪有很多客户询问这颗料。想要了解更多资料请咨询银联宝科技。
