一款好的原边反馈AC-DC控制器不仅可以节省系统板上的空间，还应该具备优秀的EMI特性，对于传导和辐射这两方面的干扰都应该尽可能降低，最大程度的降低了成本并且提高了系统的可靠性。开关电源芯片U6237D是一款高性能、多模式且采用断续模式（DCM）工作的原边控制器。芯片内高精度的恒流、恒压控制机制结合完备的保护功能，使其适用于小功率离线式电源应用中。典型功率推荐:230VAC：24W & 85-265VAC：18W。

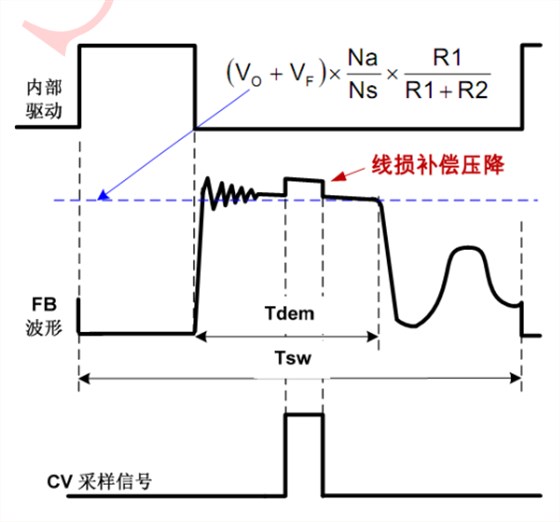

在原边控制技术中，当原边向副边传输能量时，通过采样与副边绕组耦合的辅助绕组电压，得到输出电压反馈信号。下图展示了开关电源芯片U6237D内部CV电压采样时序以及关键波形。随着副边电流的续流到零，存在着副边续流二极管导通压降VF的降低过程。为了通过辅助绕组获得高精确的输出电压信息，芯片内的恒压采样模块屏蔽了由于漏感导致的关断时刻的电压振荡。当恒压采样过程结束时，内部的采样保持模块记录下反馈误差并通过内部的误差运算放大器将其放大。原边恒压控制模块利用误差运算放大器的输出实现高精度的恒压输出。芯片内部恒压输出基准为高精度的2V。

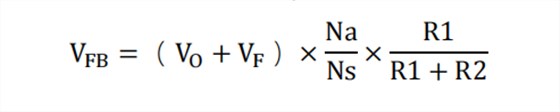

在恒压采样过程中，开关电源芯片U6237D内部有一可变电流源从FB管脚流出用作线损补偿，如图所示，由此将在FB波形上产生一电压阶梯。图片也展示了消磁过程中FB电压平台的量化关系：
其中：Vo和VF分别为输出电压和副边续流二极管导通电压；R1和R2为由辅助绕组连接到FB管脚的分压电阻；Ns和Na分别为副边绕组和辅助绕组匝数。当系统进入到过载模式后，随着输出电压的降低FB电压将降低至内部输出电压基准2V以下，之后芯片也将自动进入到恒流输出模式中。
开关电源芯片U6237D在手机充电器等成本压力较大的市场，以及LED驱动等对体积要求很高的市场具有广阔的应用前景，需要的小伙伴可以搜索深圳银联宝科技，了解更多原边反馈AC-DC资讯！
