最新调研显示，青少年网民中上网排名前三的目的为网上学习、听音乐、玩游戏，看短视频排在第五。使用手机上网的比例为90%，接下来分别是智能台灯、智能音箱、词典笔等新型上网设备。不同的上网设备都需要使用到充电器、电源适配器，而深圳银联宝科技提供的优质开关电源芯片，可有效辅助充电器、电源适配器达到最佳使用效果！
深圳银联宝科技最新推出的的U9513X系列开关电源芯片，典型输出功率(85—264Vac)分别为U9513A-12W、U9513B-10W、U9513C-7.5W、U9513D-6W、U9513E-5W，是一款高性能、低成本的原边控制功率开关，内置高压功率三极管，可提供高精度恒压和恒流输出性能，尤其适合于小功率离线式充电器应用。

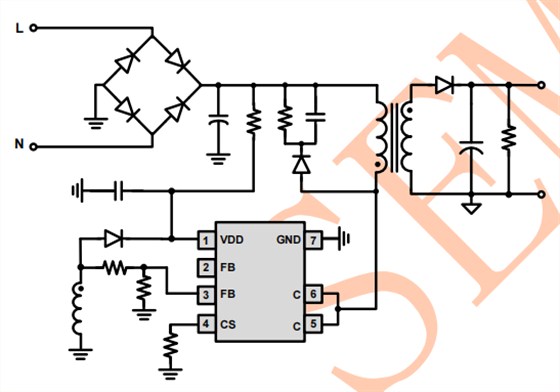

U9513开关电源芯片引脚描述：
1 VDD 芯片供电脚。
2、3 FB 系统反馈管脚。辅助绕组电压经电阻分压后送至FB管脚，用于CV模式输出电压控制及CC模式输出电流控制。
4 CS 电流采样输入脚。
5-6 C 内置功率三极管集电极。
7 GND 芯片参考地。
在芯片开始工作之前，U9513开关电源芯片仅消耗典型值为1.1uA的启动电流，超低启动电流可以帮助增加启动电阻阻值以达到降低待机功耗的目的。当VDD电压超过开启电压(典型值10V)，U9513开始工作并且芯片工作电流上升到0.18mA (典型值)。之后VDD电容持续为芯片供电直至输出电压建立后由辅助绕组为芯片供电。一旦芯片进入到超低频工作模式中，U9513的工作电流便进一步降低到0.14Ma (典型值)，以帮助降低系统待机功耗。
在手机充电器的应用中，电池与充电器之间一般会通过一定长度的电缆相连，由此也将导致输送到电池端的电压产生一定的电压降。在U9513开关电源芯片内部存在由线损补偿模块控制的可调式电流源流出到与FB管脚相连的分压电阻上并产生一定的电压偏置信号。此电流正比于开关周期，而反比与输出功率，所以在电缆上的电压降可以被补偿掉。随着负载功率的降低，在FB上的偏置电压将被提高。通过调节分压电阻R1和R2的阻值可以调节实际补偿量的大小。
随着拐点将至，疫情影响后的家电领域以及新产品消费电子走向尚不明朗，但国内庞大的消费市场依然是开关电源芯片行业的核心驱动力。携手深圳银联宝科技，一起关注“芯”变化！
