随着智能手机、平板电脑等电子产品的普及，同步整流技术也随之普及。深圳银联宝科技可提供多款正负端、负端同步整流芯片，满足市场不同需求！
同步整流芯片U7710主要应用于输出低压大电流的开关电源，在原边MOSFET导通期间，IC内部7.1V稳压器将从其Drain管脚抽取电流向VDD供电，以使VDD电压恒定在7.1V左右。基于高频解耦和供电考虑，推荐选取容量为1uF的陶瓷电容作为VDD电容。
同步整流芯片U7710封装SOP-8，管脚描述如下：
1、2、3 GND P IC 参考地，同时也是内部功率 MOSFET 的源极。
4 P IC 供电脚，推荐使用 0.1uF 瓷片电容。
5、6、7、8 Drain I 内置功率 MOSFET 漏极。
同步整流芯片U7710是一款用于替代Flyback副边肖特基二极管的高性能同步整流开关，内置超低导通阻抗功率MOSFET以提升系统效率。U7710支持“浮地”和“共地”同步整流两种架构，也支持系统断续工作模式(DCM)和准谐振工作模式(QR)。U7710集成有VDD欠压保护功能和VDD电压钳位。U7710内置VDD高压供电模块，无需VDD辅助绕组供电，减低了系统成本。
同步整流芯片U7710主要特点：
*反激拓扑副边同步整流功率开关

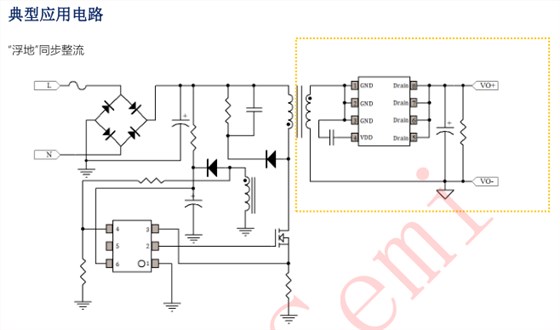

*支持“浮地”和“共地”同步整流两种拓扑
*支持断续工作模式 (DCM) 和准谐振工作模式(QR)
*<300uA 超低静态电流
*内置 VDD 高压供电模块，无需 VDD 辅助绕组供电
*内置 40V 功率 MOSFET
*内部集成保护：
VDD 欠压保护 (UVLO)
VDD 电压钳位 (>5mA 钳位电流)
