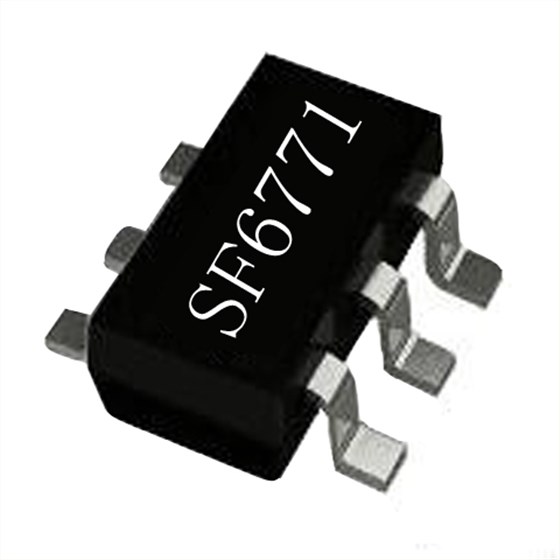

原边25W开关电源芯片SF6771是高性能、高集成、 准谐振 QR (Quasi Resonant) 模式、原边反馈控制器，适用于小功率场合。推荐全电压最大功率30W，工作频率40-120K，封装SOT23-6。芯片提供高精度恒压恒流(CV/CC)控制，使之适合于充电器/适配器领域。
SF6771开关电源芯片的IC特性：
◆ 满足六级能效要求
◆ 专利的 super-QR/PSRTM 控制(结合原边反馈和准谐振控制)实现高效率和优异的 EMI性能
◆ 小于 70mW 待机功耗
◆ ±5% 恒压恒流精度
◆ CV 模式下可编程线损补偿
◆ 输出过压/短路保护
◆ 逐周期电流限制
◆ 内置前沿消隐
◆ 内置软启动
◆ 管脚浮空保护
◆ VDD 过压和钳位保护
◆ VDD 欠压保护(UVLO)
SF6771开关电源芯片应用场合：
◆ 手持数码充电器
◆ 电脑/电视辅助电源
◆ 小功率数码适配器
◆ 替代线性电源
◆ 平板充电器
SF6771开关电源芯片管脚名称：
1 GND P 芯片地。
2 GATE O 外部 MOS 驱动脚。
3 CS I 电流检测脚。
4 CC O 恒流 CC 环路补偿脚，此脚外结一个对 GND 的电容实现恒流 CC 控制。
5 FB I 系统反馈脚，检测辅助绕组电压。通过此脚电压实现对输出的恒压 CV 和恒流 CC 控制。
6 VDD P 芯片电源。
