| AC-DC开关电源方案选型表 | ||||||||
|
产品型号 <超链接> |
电路拓补 | 功率管耐压(V) | 导通电阻(Ω) | 待机功耗(mW) | IC大输出功率(W) | 工作频率(KHZ) | 典型应用 | 封装 |
| TB5806A | 原边反馈/内置BJT | 700 | / | ＜75 | 6W | 40--70 | 5V1.2A | SOP-7 |
| TB5806B | 原边反馈/内置BJT | 700 | / | ＜75 | 5W | 40--70 | 5V1.0A | SOP-7 |
| TB5806C |
原边反馈/内置BJT |
700 | / | ＜75 | 2.5W | 40--70 | 5V0.5A | SOP-7 |
| TB5812A | 原边反馈/内置BJT | 800 | / | ＜75 | 10W | 40--70 | 5V 2.0A | SOP-7 |
| TB5812B |
原边反馈/内置BJT |
600 | / | ＜75 | 7.5W | 40--70 | 5V1.5A | SOP-7 |
| TB6818 | 原边反馈/内置MOS | 650 | 2.6Ω | ＜75 | 18W | 40--70 | 12V1.5A | SOP-8 |

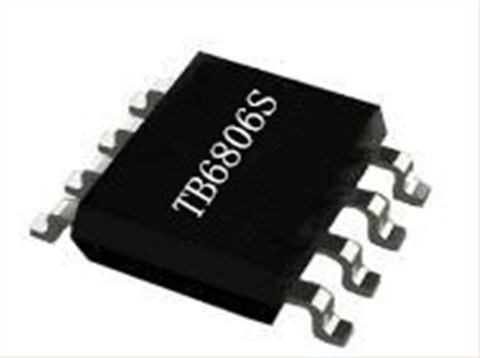

| TB6806S |
原边反馈/内置MOS |
600 | 12Ω | ＜75 | 6W | 40--70 | 5V1.0A | SOP-8 |
| TB6806SA | 原边反馈/内置MOS | 600 | 4.5Ω | ＜75 | 10W | 40--70 | 5V 2.0A | SOP-8 |
| TB6806D | 原边反馈/内置MOS | 600 | 4.5Ω | ＜75 | 12W | 40--70 | 12V1.0A | DIP-8 |
| TB6812 | 原边反馈/内置MOS |
650 |
2.6Ω | ＜75 | 12W | 40--70 | 12V1.0A | SOP-7 |
| TB6810 | 原边反馈/外置BJT | 外置BJT | / | ＜75 | 10W | 40--70 | 5V2A | SOT23-5 |
| TB6825 |
原边反馈/外驱MOS |
外驱MOSFET |
/ | ＜75 | 20W | 40--70 | 12V1.5A | SOT23-6 |
| TB3815 | 副边反馈/内置MOS | 650 | 4Ω | ＜75 | 15W | 65 | 12V1A | DIP-8 |
| TB3865 | 副边反馈/外驱MOS | 外驱MOSFET | / | ＜75 | 65W | 65 | 12V5A | SOT23-6 |
| TB3890D | 副边反馈/外驱MOS |
外驱MOSFET |
/ | ＜75 | 90W | 65 | 12V5A | DIP-8 |
| TB3890S | 副边反馈/外驱MOS | 外驱MOSFET | / | ＜75 | 90W | 65 | 12V5A | SOP-8 |
