5W系列 5V1A能效六级方案
QR-PSR控制提高工作效率
内置700V 功率三极管
效率满足 ‘DoE六级能效’，待机＜75mW
±4％恒压恒流精度，多模式PSR控制内置频率抖动EMI
内置快速动态响应控制，无异音工作
自动补偿输入电压.电感感量变化,实现高精度
逐周期电流限制, 内置前沿消隐
VDD欠压保护（UVLO）,过压保护及钳位
OTP过温保护全国服务热线：13316805165
| 银联宝科技 AC-DC开关电源方案选型表 | ||||||||
|
产品型号 <超链接> |
电路拓补 | 功率管耐压 (V) | 导通电阻(Ω) | 待机功耗 (mW) | IC大输出功率(W) | 工作频率(KHZ) | 典型应用 | 封装 |
| SF6010N |
原边反馈/外驱三极管 |
外驱三极管 |
/ | ＜100 | 5W | 40--70 | 5V 1.0A | SOP-7/8 |
| SF6022 |
原边反馈/内置三极管 |
700 | BJT | ＜75 | 5W | 40--70 | 5V 1.0A | SOP-7/8 |
| SF6010R | 原边反馈/内置三极管 | 700 | BJT | ＜75 | 5W | 40--70 | 5V 1.0A | SOT23-6 |
| SF6072 | 原边反馈/内置三极管 | 700 | BJT | ＜100 | 5W | 40--70 | 5V 1.0A | SOP-7/8 |
| U6215B | 原边反馈/内置三极管 | 700 | BJT | ＜75 | 5W | 40--70 | 5V 1.0A | SOP-7 |
| U6215A |
原边反馈/内置三极管 |
700 | BJT | ＜75 | 6W | 40--70 | 5V 1.2A | SOP-7 |
| U6117S | 原边反馈/内置MOS | 650 | 8.5 Ω | ＜75 | 6W | 60 | 5V 1.2A | SOP-8 |
| SF6772S | 原边反馈/内置MOS | 600 | 9.5 Ω | ＜75 | 6W | 40--70 | 5V 1.0A | SOP-8 |
| SF5922S | 原边反馈/外置MOS | 600 | 9.5Ω | ＜100 | 6W | 40--70 | 5V 1.0A | SOP-8 |
| SF6020P | 原边反馈/内置三极管 | 700 | BJT | ＜75 | 6W | 40--70 | 12V 0.5A | SOT23-5 |

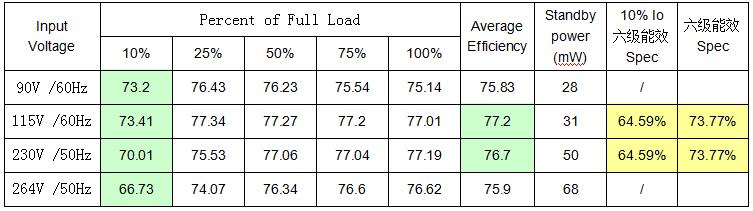

U6215B 5V/1A常规测试数据（满足六级能效）
特性
EMI数据
技术团队，沟通
有从事电源行业20年以上经验的应用工程师团队；
工程师拥有一线电源大厂从事研发电源方案经历，曾服务冠德，茂硕，航嘉等公司；
研发部门由一批海归博士和国内高校从事电源研发芯片资深研究人员组成；
多项电源方案应用性专利，创新技术
银联宝强大的研发团队，积累了众多一线电源应用方案经验，研发成果荣获多项电源方案应用性专利，可为企业定制性能更优的解决方案。
一线精良设备，精密检测
银联宝拥有电子负载仪、 EMI测试设备、雷击测试仪、ESD测试仪 AC电源、功率计、示波器、高低温测试等精良设备，为电源方案设计提供品质保障。
精细化服务，贴心周到
银联宝提供电源DEMO设计整套方案，包括方案认证，EMI测试调机样机测试承认，小批量产跟线服务，批量出厂后质量反馈跟踪。为中小电源厂提供工厂管理工艺标准流程，根据需求开发优化的电源方案定制方案，并提供整套方案调试，符合安规要求。
深圳市银联宝电子科技有限公司
全国咨询热线：13316805165
传真：0755-23086550
QQ：3410408081
邮箱：001@elanpo.com
地址：广东省深圳市宝安区宝安大道4018号华丰国际商务大厦2501-2508
